在流體系統工程領域，污染監測與控制技術是保障系統可靠性、降低全生命周期成本的核心支撐，其技術體系的構建需兼顧檢測精度、實時性與工程適用性，且需符合 ISO 4406（油液污染度等級）、ASTM D7647（自動顆粒計數法標準）等國際通用標準，以及 GB/T 14039（液壓傳動油液固體顆粒污染等級）等國內規范要求。

1、污染監測技術發展

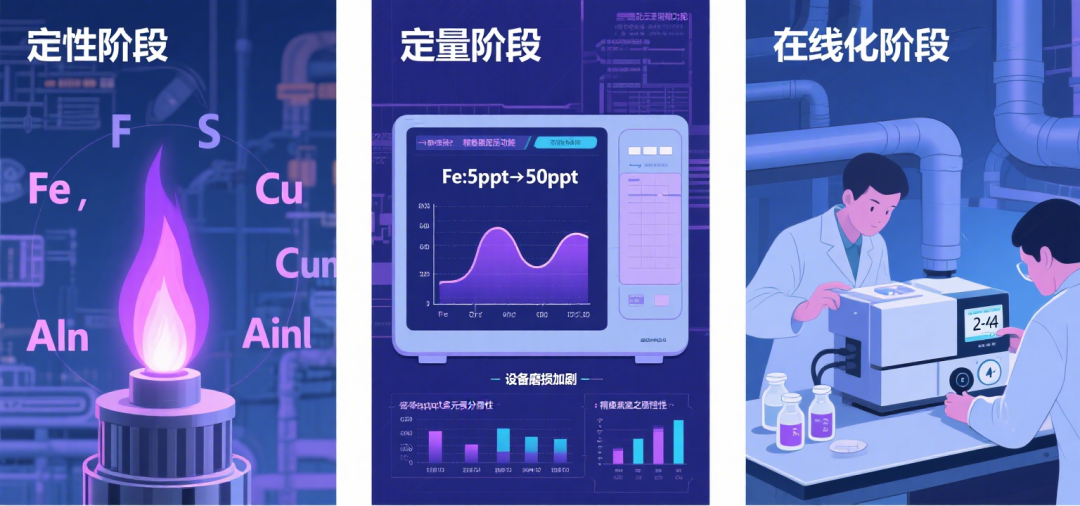

從技術演進邏輯來看，傳統監測技術的發展始終圍繞 “定性 - 定量 - 在線化” 三個階段展開。

化學分析領域的電感耦合等離子體質譜法（ICP-MS），本質是基于 “等離子體電離 - 質譜離子篩選” 的痕量元素檢測技術，其 ppt 級檢出限與多元素同時分析能力，使其在航空航天液壓系統的金屬磨損顆粒檢測中具有不可替代性 —— 可通過監測油液中 Fe、Cu、Al 等特征元素的濃度變化，預判泵、閥等關鍵部件的早期磨損狀態。但該技術存在的基體效應（如高鹽樣品對離子傳輸效率的影響），需通過基體匹配法、內標校正等專業手段補償，且設備單次維護成本可達數萬元，限制了其在中小型工業場景的普及。

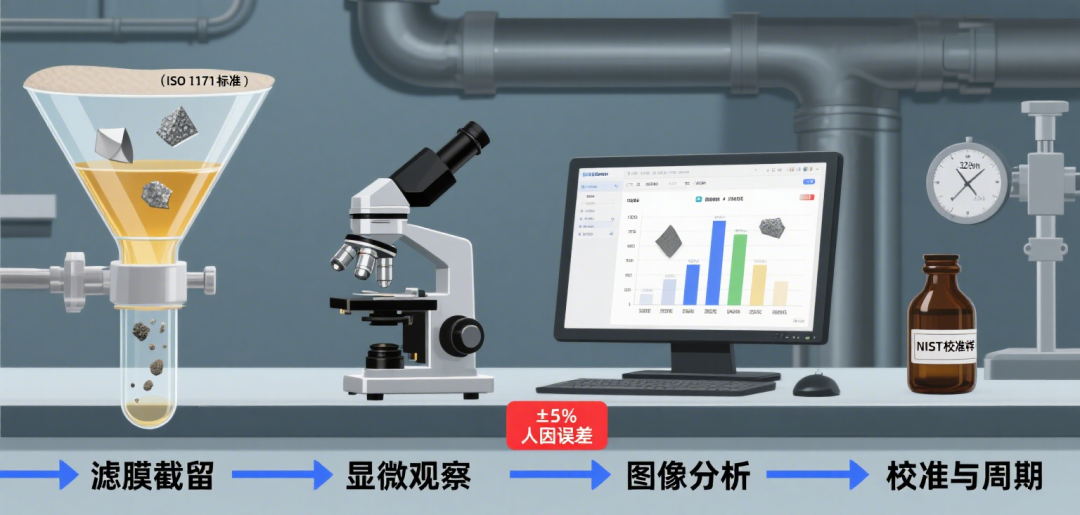

顯微鏡顆粒計數法作為油液污染檢測的 “可視化基準技術”，遵循 ISO 11171（液壓油液固體顆粒計數顯微鏡法）標準，通過濾膜截留 - 顯微成像的方式，不僅能獲取顆粒尺寸、數量等基礎參數，還可通過顆粒形態分析（如不規則磨粒、纖維狀雜質、金屬碎屑的形態差異）判斷污染來源 —— 例如，切削加工場景中常見的棱角狀金屬顆粒，與液壓泵磨損產生的片狀磨粒，可通過該方法精準區分。

然而，該技術的 “人因誤差” 本質是行業共性難題，即使引入圖像分析系統，也需定期通過 NIST 標準顆粒樣品校準，且檢測周期通常超過 30 分鐘，無法滿足連續生產場景的實時預警需求。

自動顆粒計數法（以遮光型為代表）是當前工業在線監測的主流技術，其核心原理符合光的朗伯 - 比爾定律，通過激光遮擋量與顆粒體積的線性關系實現定量分析。該技術在風電齒輪箱、冶金液壓系統中已實現規模化應用，部分高端設備可達到 ISO 4406 標準下 4μm（c）、6μm（c）的檢測精度，且響應時間小于 10 秒。但需注意，油液的粘度變化（如低溫環境下粘度升高）會改變顆粒運動軌跡，導致計數偏差，因此需配套溫度補償模塊；同時，對于乳化油液，需通過破乳預處理消除氣泡干擾，這對設備的樣品前處理能力提出了更高要求。

2、動態圖像監測技術：可視化與實時性的協同突破

動態圖像顆粒監測技術是近年流體污染監測領域的重要創新方向，其核心邏輯是通過 “高速動態成像 + 實時圖像分析”，打破傳統顯微技術 “靜態截留 - 離線分析” 的局限，同時彌補自動顆粒計數法 “只定量、難定性” 的短板，實現 “尺寸測量 - 形態識別 - 實時統計” 的一體化監測。該技術嚴格遵循ISO4406、NAS1638、ASTM 等標準對顆粒形貌特征進行智能分類，有效區分切削磨損、疲勞磨損、粉塵、污染等顆粒類型，在高精度制造（如半導體晶圓清洗液、航空發動機燃油系統）、高端液壓設備等場景中展現出獨特優勢。

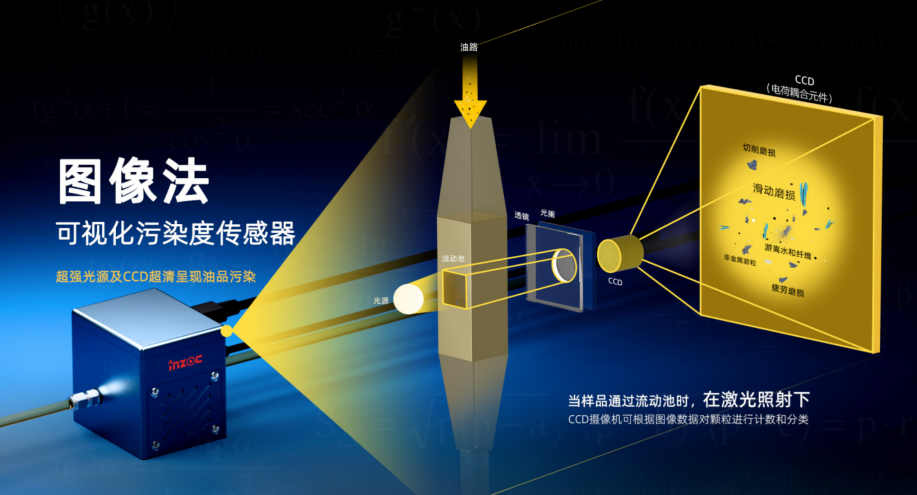

其技術原理可拆解為三個核心環節：

動態采樣與成像系統：采用微流控芯片或精密流動池構建穩定的流體通道，確保顆粒以勻速、單層方式通過檢測區域；搭配高幀率、高分辨率的工業相機與激光背光光源，可捕獲顆粒在流體中的動態形態，避免靜態濾膜法中顆粒重疊、形態變形導致的誤差。例如，在液壓油監測中，該系統可清晰拍攝到 2μm 以上的金屬磨粒、橡膠碎屑及纖維雜質，且單幀圖像可同時識別數十個顆粒。

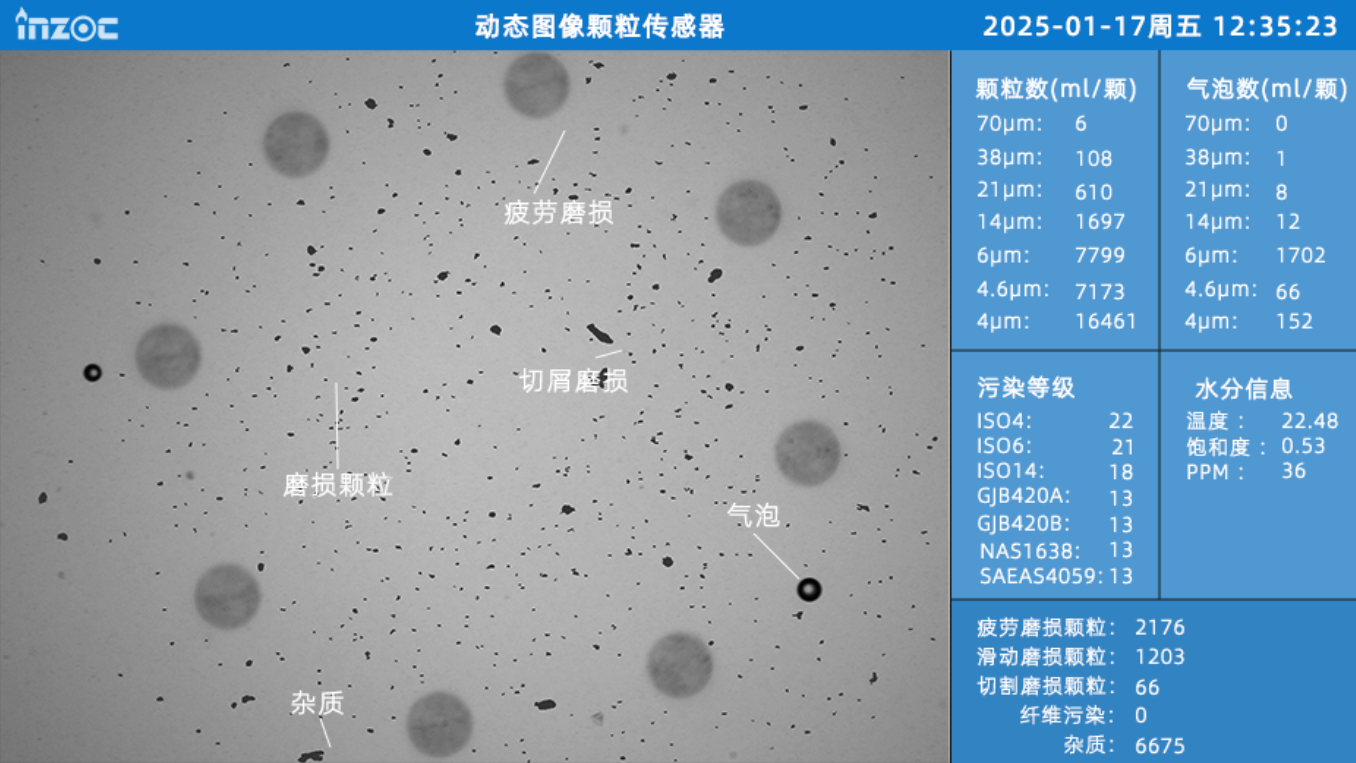

實時圖像分析算法：基于機器視覺技術，通過自適應閾值分割、邊緣檢測算法提取顆粒輪廓，再結合形態學特征（如圓形度、Aspect 比、灰度梯度）實現顆粒分類。相較于傳統人工識別，算法可自動區分 “切削產生的棱角狀顆粒”、“泵閥磨損的片狀金屬磨粒”、“密封件老化的橡膠顆粒”，分類準確率可達 92% 以上；同時，通過實時統計顆粒數量、計算等效直徑，可直接輸出符合 ISO 4406 標準的污染度等級，響應時間控制在 2-5 秒，滿足在線監測需求。

抗干擾與校準機制：針對流體系統中常見的氣泡干擾，技術通過 “動態輪廓特征對比”（氣泡多為圓形、灰度均勻，顆粒多有不規則邊緣）自動剔除氣泡信號；針對油液粘度變化，系統內置粘度傳感器與流量補償算法，調整成像區域的流體速度，確保顆粒成像清晰度；定期溯源標準顆粒校準尺寸測量精度。

在應用中，動態圖像顆粒監測技術展現出顯著優勢：

一是實現 “定量 + 定性” 雙重監測，可通過顆粒形態直接追溯污染源頭（如片狀磨粒增多提示液壓泵磨損，纖維顆粒增多可能源于空氣濾芯失效）；

二是無需樣品預處理（如濾膜截留、破乳），減少人為操作誤差，適用于連續生產場景；

三是數據可追溯性強，可存儲顆粒原始圖像，便于后續故障分析與溯源。例如，航空制造企業將該技術應用于飛機液壓系統測試，通過監測磨粒形態變化，提前 200 小時發現液壓閥磨損隱患，可有效避免試飛故障。

整體來看，流體系統污染監測的傳統技術（ICP-MS、顯微鏡計數、自動顆粒計數）均存明顯局限，或成本高、或難實時、或僅能定量，無法滿足高端場景需求。

而智火柴動態圖像顆粒監測技術，是領域內關鍵創新：通過動態采樣成像、實時圖像分析、抗干擾校準三大核心環節，實現 2μm 以上顆粒 “清晰捕獲 + 定量統計（響應 2-5 秒，符合 ISO 4406）+ 定性分類（自動辨磨粒 / 碎屑）” 一體化監測，精準攻克傳統痛點。

目前值得肯定的是該技術在半導體、航空發動機、高端液壓等場景落地，可直接追溯污染源頭、實時預警，助力企業提前規避試飛故障，雖在納米級檢測等方面仍有優化空間，但已成為保障流體系統可靠、降本的核心利器，為高端監測提供更優解。

如果您需要:流體動態圖像顆粒監測傳感器，請聯系我們。智火柴，國內知名油液監測系統提供商!
