液壓系統是現代機械工程中廣泛應用的一種動力傳輸系統，液壓符號在液壓設計和操作中起著至關重要的作用。通過標準化的符號，液壓系統的設計、操作和維修人員可以快速準確地理解液壓系統的組成、工作原理及各個部件之間的連接方式。

　　本文將幫助您理解液壓符號的基本含義、常見符號以及如何使用這些符號進行液壓系統的設計和診斷。

　　1. 液壓符號的基礎概念

　　液壓符號是指通過圖形表示液壓元件、管路及其相互關系的標識。液壓符號由ISO(國際標準化組織)和其他相關標準機構制定，旨在規范化液壓系統的表示方式，使設計和維護工作更加有序進行。

　　液壓符號通常包括以下幾種元素：

　　圖形：代表液壓元件的形狀，如泵、閥、缸等。

　　連接線：表示液壓元件之間的管路或管道連接。

　　箭頭：表示油流的方向，通常用來指示液體流動的路徑。

　　數字與字母：提供額外的技術參數或標識，如壓力、流量、類型等。

　　2. 液壓符號的標準

　　常見的液壓符號標準主要包括：

　　ISO 1219：國際標準化組織(ISO)發布的液壓符號標準，規范了液壓系統符號的繪制方法。

　　DIN 24300：德國工業標準化組織(DIN)發布的液壓符號標準。

　　ANSI Y32.10：美國國家標準協會發布的液壓符號標準。

　　這些標準都為液壓系統的設計提供了明確的符號規范，確保了液壓元件在全球范圍內的一致性和互操作性。

　　3. 常見液壓符號

　　液壓符號種類繁多，以下是一些常見的液壓符號及其功能：

　　(1) 液壓泵符號

　　液壓泵是液壓系統中的動力源，它將機械能轉化為液體壓力。常見的液壓泵符號包括：

　　齒輪泵符號：用兩個交叉的齒輪表示，代表一種簡單的容積泵。

　　葉片泵符號：用帶有彎曲葉片的圓形表示，代表葉片泵。

　　(2) 液壓缸符號

　　液壓缸用于將液壓能轉化為機械運動。常見的液壓缸符號包括：

　　單作用液壓缸：一個箭頭指向一端，代表僅在一個方向上工作，另一端通過彈簧返回。

　　雙作用液壓缸：兩個箭頭指向兩端，代表在兩個方向上都能產生動力。

　　(3) 液壓閥符號

　　液壓閥用于控制液體的流動方向、流量和壓力。常見的液壓閥符號包括：

　　方向控制閥：用帶有箭頭的矩形框表示，箭頭表示流體流動的方向。

　　壓力控制閥：通常帶有壓力設定和調節功能，符號中會顯示設定壓力和溢流口。

　　流量控制閥：帶有流量調節刻度的符號，用于控制流量大小。

　　(4) 過濾器和冷 卻器符號

　　過濾器符號：通常表示為一個帶有網狀結構的圓形或矩形，用于去除液壓系統中的雜質。

　　冷卻器符號：一般為帶有箭頭指向的矩形，代表液壓油冷卻系統。

　　(5) 液壓管路和連接符號

　　管路符號表示液體在液壓系統中的流動路徑。常見符號包括：

　　直管符號：簡單的直線表示，表示液體的流動路徑。

　　彎管符號：帶有彎曲部分的線條，表示管道的轉彎部分。

　　4. 液壓符號的應用

　　(1) 液壓系統設計

　　液壓符號在液壓系統設計中發揮著至關重要的作用。設計師通過這些符號，可以清晰地表達液壓元件之間的連接關系和工作方式。例如，通過液壓符號可以繪制出液壓泵、液壓缸、閥門及其他元件的布局，確保系統的功能和效率。

　　(2) 液壓系統維護與故障診斷

　　在液壓系統的維護和故障診斷中，液壓符號幫助技術人員快速理解系統結構和工作原理。通過對照系統圖紙和符號，維護人員可以輕松識別故障點，并快速定位問題來源。

　　(3) 液壓系統的標準化

　　液壓符號的標準化促使了全球液壓系統的互通性。標準符號使得不同國家和地區的工程師、設計師和維護人員可以統一理解和使用液壓系統圖，從而減少了誤解和錯誤操作的風險。

　　5. 如何正確使用液壓符號

　　(1) 熟悉常見符號

　　了解液壓符號的基本含義和作用是使用液壓符號的前提。常見的液壓符號如泵、閥、缸、管道等，在液壓系統圖中反復出現。熟悉這些符號后，您可以更好地設計、分析和維護液壓系統。

　　(2) 參照符號標準

　　在設計和維護過程中，始終參考ISO、DIN或ANSI等國際或地區的標準符號。遵循這些標準可以確保液壓系統圖紙的通用性和規范性，避免因符號不一致而造成的問題。

　　(3) 檢查符號的方向

　　液壓符號中的箭頭表示液體流動的方向。特別是在方向控制閥和液壓缸的符號中，確保箭頭的方向正確是至關重要的。如果箭頭指向錯誤，可能會導致系統運行不正常。

　　文章總結：

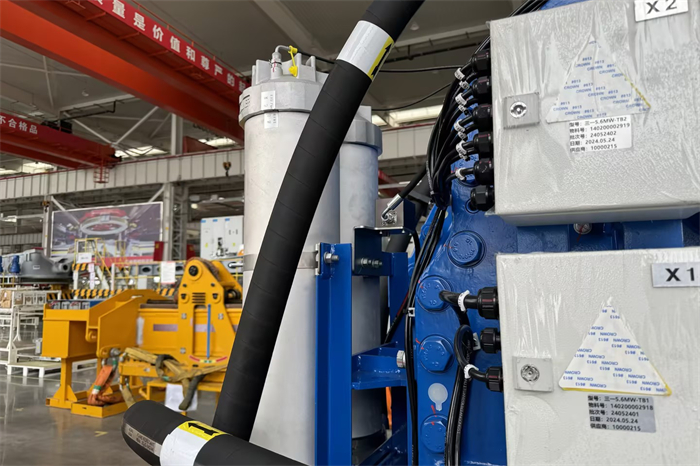

　　液壓符號是液壓系統中不可或缺的組成部分。它們通過簡潔的圖形表示液壓元件、連接方式及流體路徑，幫助工程師、設計師、技術人員和維護人員在系統設計、調試、維護及故障排查過程中高 效工作。了解液壓符號的基本含義和使用方法，將使您在液壓系統的各個環節中游刃有余，確保液壓設備的長期穩定運行。液壓系統在線監測方案：油品在線監測系統。
